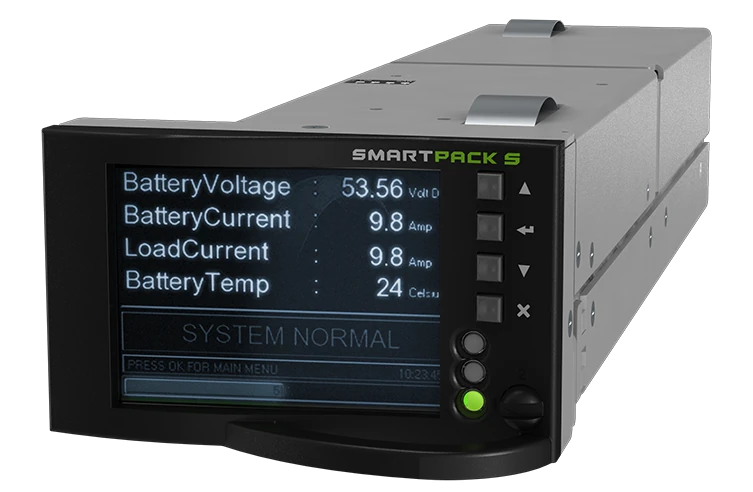

Eltek Smartpack S Контроллер: Обзор
Контроллер Eltek Smartpack S, номер детали 242100.410, представляет собой современное решение, предназначенное для управления и мониторинга систем постоянного тока, особенно в телекоммуникационных и промышленных секторах. Компактный, универсальный и оснащённый множеством функций, этот контроллер разработан для удовлетворения потребностей современной инфраструктуры, обеспечивая надёжное и эффективное управление энергией. В этой статье представлен подробный обзор контроллера Eltek Smartpack S, его ключевых характеристик, областей применения и технических спецификаций.
Основные характеристики контроллера Eltek Smartpack S
Eltek Smartpack S — это компактный, универсальный контроллер, предлагающий различные функции, адаптированные для телекоммуникационных и промышленных систем постоянного тока среднего и малого размера. Основные характеристики включают:
- Графический дисплей: 2,2-дюймовый TFT дисплей с высоким контрастом и высоким разрешением, обеспечивающий лёгкую навигацию по меню пользователя, с чётким и интуитивно понятным интерфейсом.
- Ethernet-подключение: Контроллер поддерживает удалённый или локальный мониторинг и управление через веб-браузер благодаря своим возможностям Ethernet.
- Протокол SNMP: Smartpack S использует протокол SNMP с функциями trap, set и get по Ethernet, а также отправку уведомлений по электронной почте о тревогах.
- Программируемые релейные выходы: Шесть программируемых релейных выходов предоставляют гибкие возможности управления для различных системных конфигураций.
- Многофункциональные входы: Контроллер оснащён шестью программируемыми входами, которые могут быть настроены как цифровые входы или аналоговые сигналы, что повышает его универсальность.
- Полное ведение журнала: Система включает возможности для полного ведения журнала, что важно для отслеживания производительности системы и диагностики проблем.
- Мониторинг батарей: Автоматический мониторинг и тестирование батарей с индикацией качества на основе результатов тестов обеспечивают оптимальное состояние и производительность батарей.
Области применения контроллера Eltek Smartpack S
Eltek Smartpack S разработан для широкого спектра применений, что делает его подходящим для различных секторов, включая:
- Телекоммуникации – Мобильная/Беспроводная связь:
- Радиобазовые станции и ячейки
- LTE/4G/WiMAX
- Системы распределённых антенн
- Широкополосные сети
- Телекоммуникации – Стационарные сети:
- Волоконно-оптические системы и FTTx
- Микроволновая передача
- Кабельные сети
- Широкополосные услуги
- Оффшорные и производственные отрасли:
- Системы безопасности и автоматизации (SAS)
- Железнодорожная инфраструктура:
- Системы управления и защиты
- Системы сигнализации
Технические характеристики
Ниже приведена таблица с техническими характеристиками контроллера Eltek Smartpack S:
| Характеристика | Значение |
|---|---|
| Модель | Smartpack S |
| Номер детали | 242100.410 |
| Номинальное входное напряжение | 10 - 75 В постоянного тока |
| Максимальное потребление энергии | 3,1 Вт (спящий режим дисплея), 5,5 Вт (включенный дисплей) |
| Поддерживаемое системное напряжение | 12В постоянного тока, 24В постоянного тока, 48В постоянного тока, 60В постоянного тока |
| Токовый шунт | Поддержка 0 - 20 мВ и 0 - 60 мВ |
| Отключение батареи и нагрузки | 1 поддерживается защелкой или без защелки |
| Цифровые входы | 6 вспомогательных переключателей: НО/НЗ |
| Аналоговые входы | 4 (±0 - 10В, ±4-20мА, температура для зонда NTC) |
| Релейные выходы | 6x реле – сухой контакт/Form C, макс. мощность 75В/2А/60Вт |
| Дисплей | 2,2” TFT дисплей 65k цветов, разрешение QVGA |
| Ethernet-порт | 10/100 BASE-T, HP Auto MDI/MDI-X |
| Последовательный порт | RS-232 и RS-485 на разъёме RJ11 |
| Размеры (ШхВхГ) | 72,2 x 43,0 x 220,7 мм (2,8 x 1,7 x 8,7”) |
| Рабочий температурный диапазон | -20 до +65˚C (-4 до 149˚F) |
Дизайн и соответствие стандартам
Eltek Smartpack S Контроллер разработан в соответствии с жёсткими стандартами, обеспечивая его надёжность и безопасность в различных условиях эксплуатации. Основные моменты включают:
- Электрическая безопасность: Соответствует стандартам UL 60950-1 третьего издания и EN 60950-1 третьего издания.
- Соответствие EMC: Соответствует ETSI EN 300 386 V.1.4.1, EN 61000-6-1/-2/-3/-4 и FCC Part 15 Subpart 109.
- Экологическая совместимость: Соответствует стандартам ETSI EN 300 019, обеспечивая долговечность в сложных условиях эксплуатации.
Заключение
Контроллер Eltek Smartpack S, номер детали 242100.410, представляет собой надёжное и многофункциональное решение, разработанное для удовлетворения потребностей современных телекоммуникационных и промышленных приложений. Его компактные размеры, обширные возможности мониторинга и широкие возможности подключения делают его идеальным выбором для управления системами постоянного тока среднего и малого размера. Будь то использование в телекоммуникационных сетях, на оффшорных объектах или в железнодорожной инфраструктуре, Eltek Smartpack S обеспечивает надёжное и эффективное управление энергией, что делает его бесценным активом для любой операции.
